Pinout Diagram

Bosch MED 17.4 (Peugeot)

PEUGEOT ECU Pin Configuration

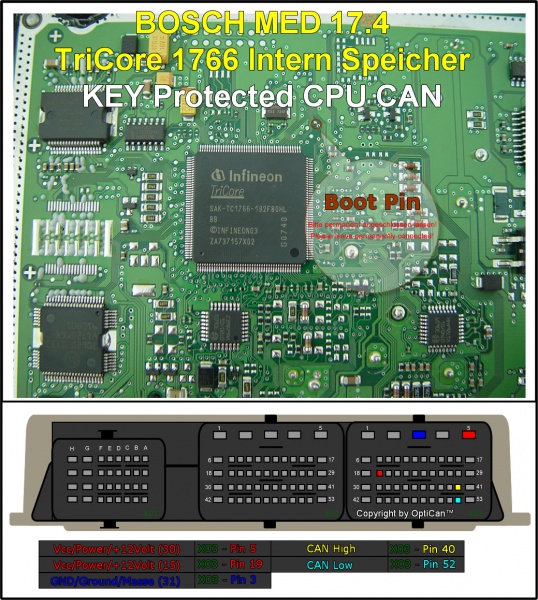

Bosch MED 17.4 (Peugeot) pinout diagram 1
1 of 4

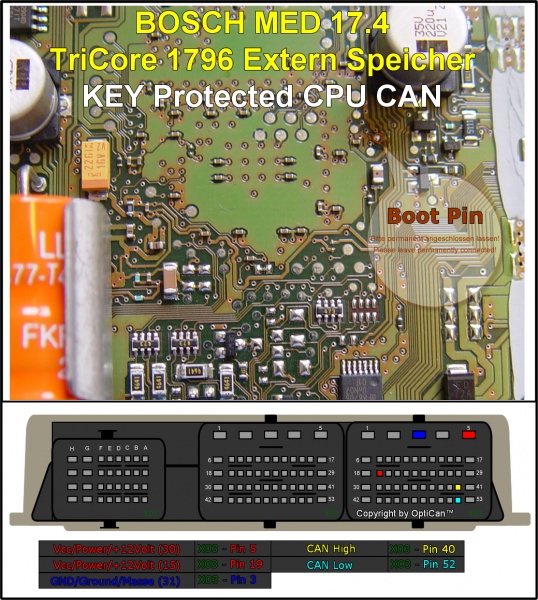

Bosch MED 17.4 (Peugeot) pinout diagram 2
2 of 4

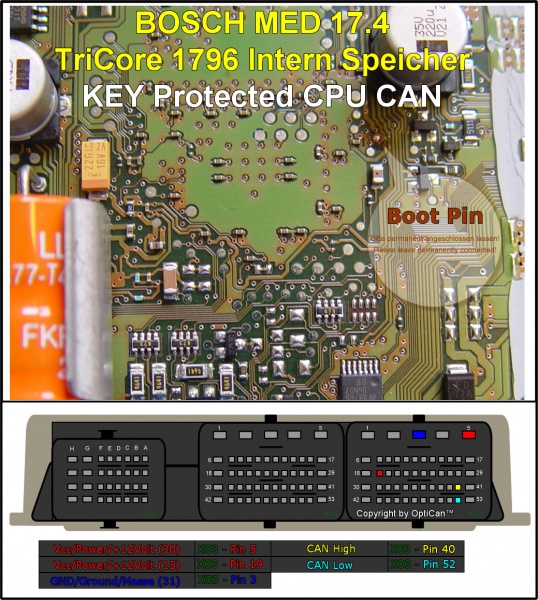

Bosch MED 17.4 (Peugeot) pinout diagram 3
3 of 4

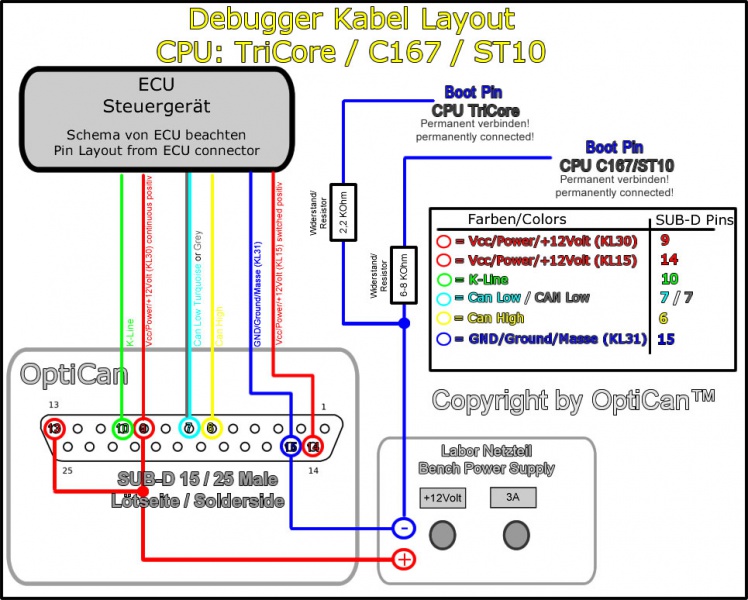

Bosch MED 17.4 (Peugeot) pinout diagram 4
4 of 4
