Pinout Diagram

Bosch MED 17.2 (Mini)

MINI ECU Pin Configuration

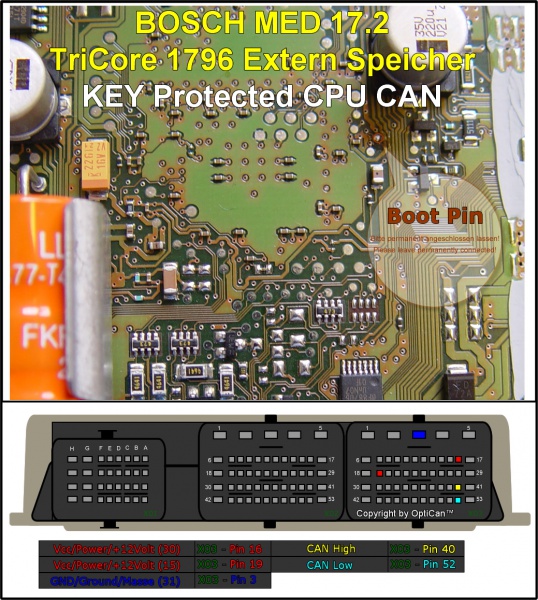

Bosch MED 17.2 (Mini) pinout diagram 1
1 of 3

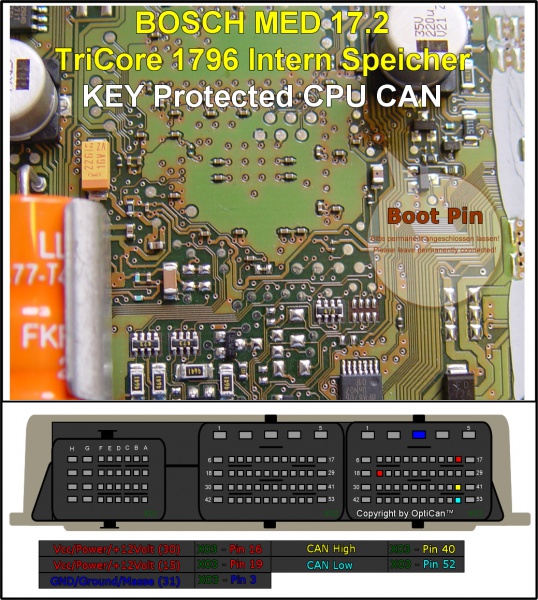

Bosch MED 17.2 (Mini) pinout diagram 2
2 of 3

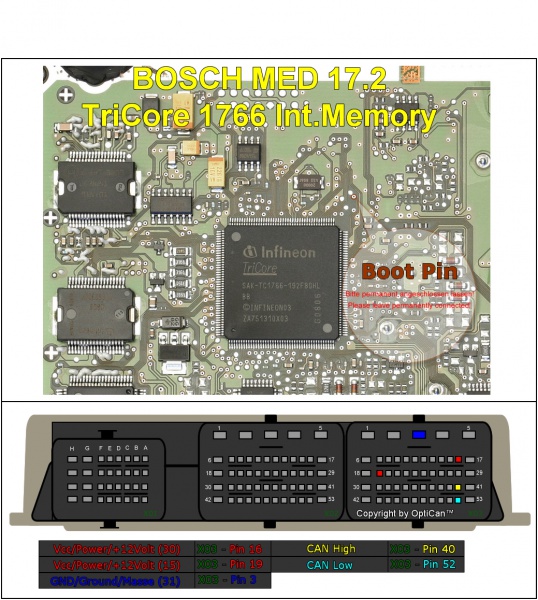

Bosch MED 17.2 (Mini) pinout diagram 3
3 of 3
